产品详情

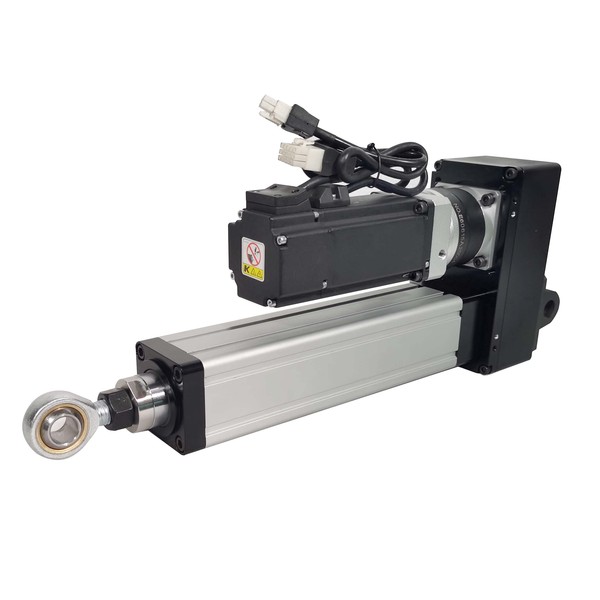

EDA60系列伺服电动缸
产品类型: EDA60
型号: 伺服电动缸EDA60
额定行程: 10-800mm
负载大小: 160KG-300KG
运行速度: 0-500mm/s
丝杆直径: 16mm
丝杆导程: 05/10
适配电机: 伺服电机/步进电机
电机安装: 直连/折返安装
电机功率: 400W/750W/1000W
编号: 3
产品详情

EDA60系列伺服电动缸选型参数说明:

型号导程 (mm)减速比功率KW框号额定转速(r/min)最大转速额定转矩n.m额定推力KN额定线速度mm/s允许最大推力最大速度mm/s
EDA60系列伺服电动缸选型参数510.4060300050001.271.36250.002.04416.67
51.50.4060300050001.272.04166.673.06277.78
520.4060300050001.272.72125.004.08208.33
510.7580300050002.392.55250.003.83416.67
51.50.7580300050002.393.83166.675.74277.78
520.7580300050002.395.10125.007.65208.33
1010.4060300050001.270.68500.001.02833.33
101.50.4060300050011.271.02333.331.53555.67
1020.4060300050001.271.36250.002.04416.67
1010.7580300050002.391.28500.001.91833.33
101.50.7580300050002.391.91333.332.87555.56
1020.7580300050002.392.55250.003.83416.67
540.4081300150011.275.4462.528.16104.19
550.4082300250021.276.8050.0310.2083.37

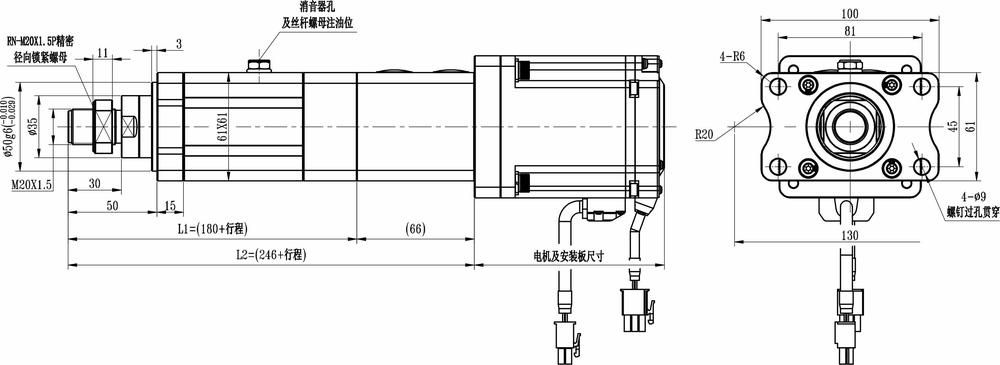

1,EDA60电动缸直连外观图

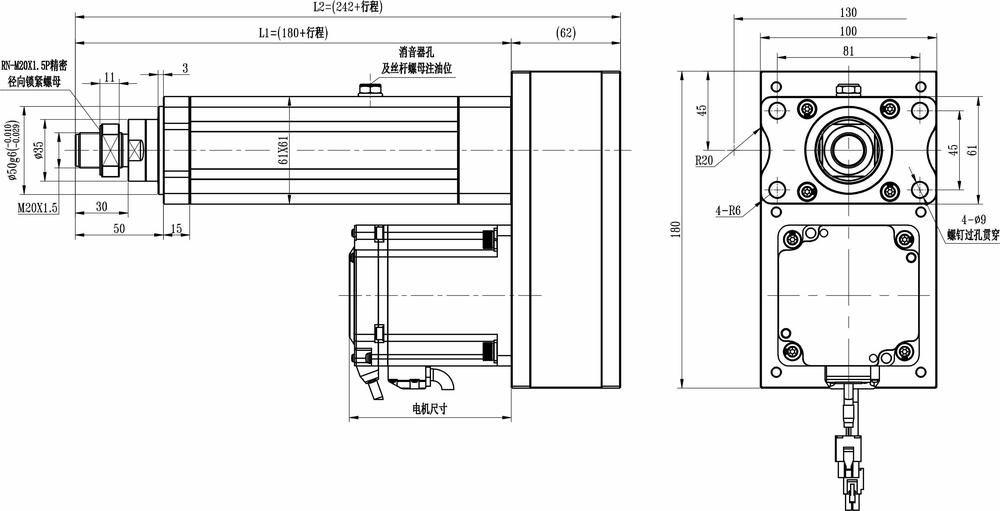

2,EDA60电动缸折返式外观图




备注:更多具体尺寸详情请于我司工程师联系。

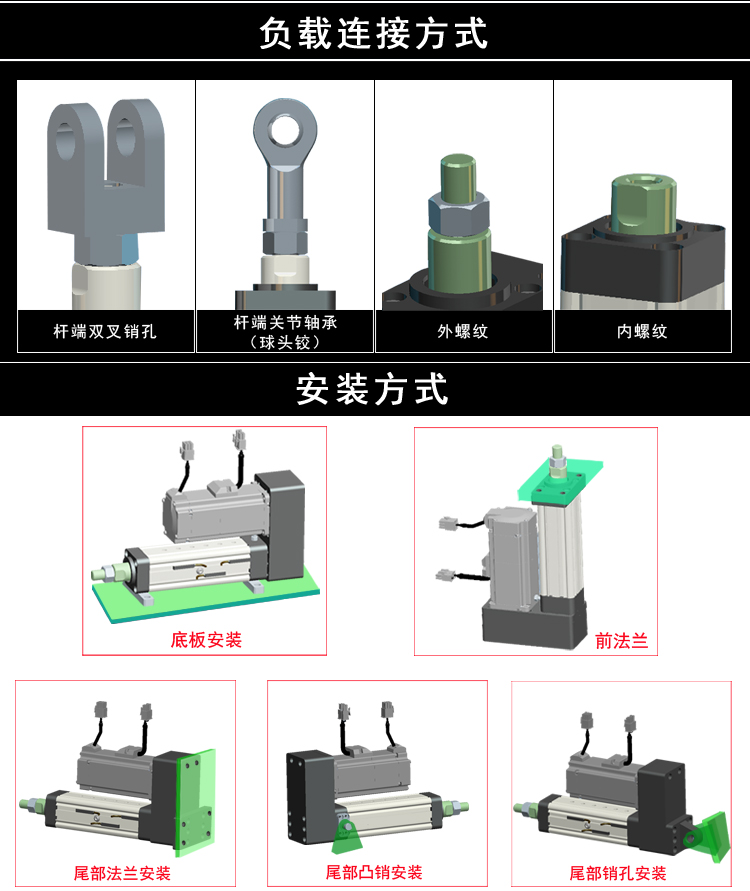

伺服电动缸安装方式一览:

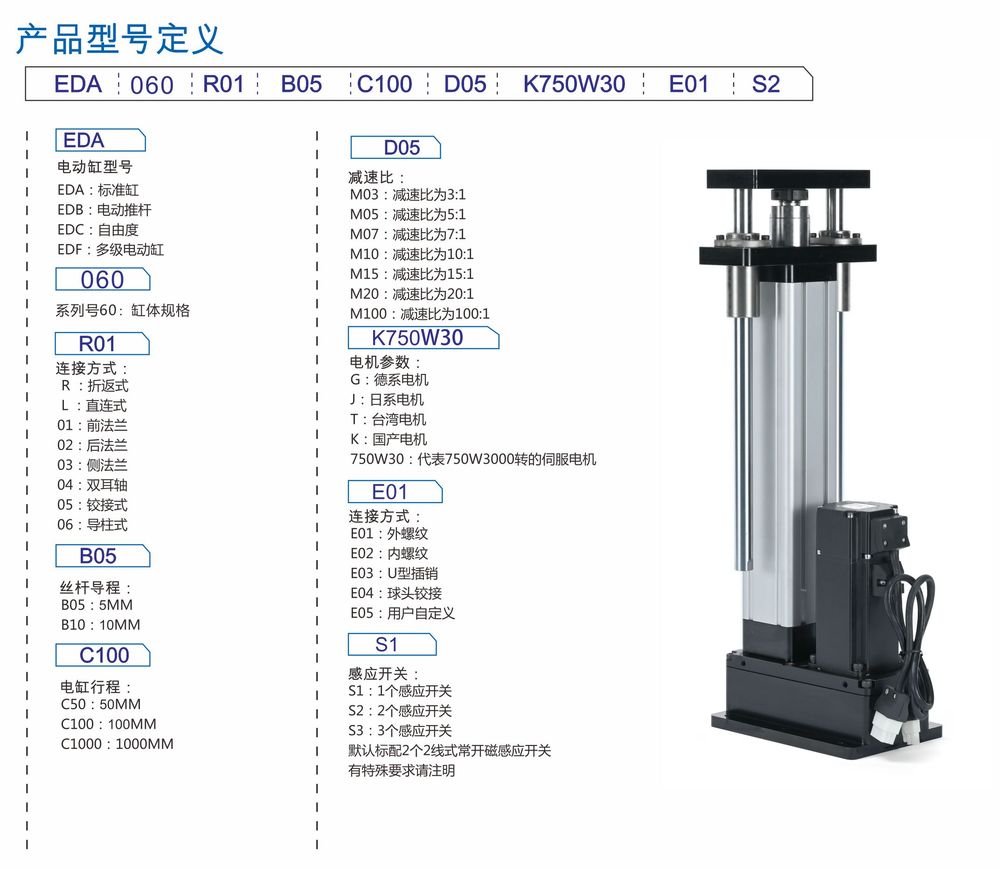

EDA伺服电动缸型号定义说明:

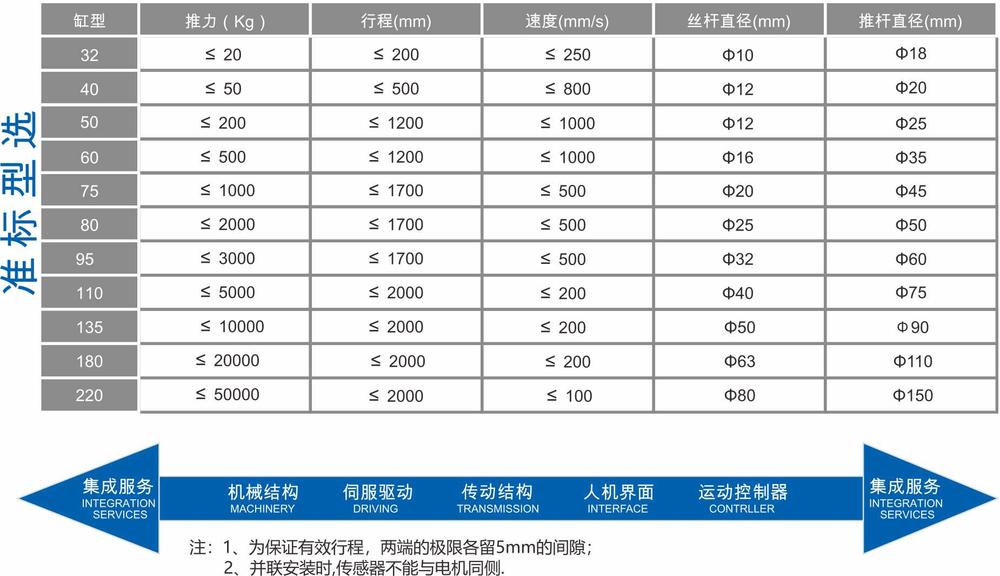

伺服电动缸标准选型对照表:




        伺服电动缸是将伺服电机与传动丝杠一体化设计的模块化产品,将伺服电机的旋转运动通过丝杆-螺母传动副转换成直线运动,同时将伺服电机的特点:精确的转速控制、精确的转数控制和精确的扭矩控制转变成"精确的速度控制、精确的位置控制和精确的推力控制”,实现了高精度直线运动控制的全新革命。并广泛应用在航天航空试验测试、多自由度模拟仿真、多自由度动感娱乐、多自由度精密加工、机器人、汽车制造设备、钢铁连铸、石油化工、物料搬运、注塑机、模具控制、阀门控制、精密机床、制药机械、食品工业等领域。



伺服电动缸计算公式;-电机输出扭矩与电动缸输出力的关系

F = T*η*2π*R/L

F:电动缸输出力,单位:kN。   T:电机输出扭矩,单位:Nm。 η:效率(一般选择电动缸的总效率为85%)

R:减速比。 L:丝杆导程,单位:mm。




传统的直线运动形式,根据其原理可分为:丝杠运动(电动推杆和伺服电动缸);液压缸,气缸三大类。随着现代化加工技术的运用,产品的性能不断完善,比气缸和液压缸更突出电动直线传动具有如下显著特点:

1、自锁性能--普通齿丝杠电动推杆,由于蜗轮蜗杆结构,大部分有绝对动载自锁功能,增加设备运行安全性;滚珠丝杠电动推杆和伺服电动缸不能绝对自锁,但可以在电机加制动器自锁;

2、精度定位--伺服电动缸综合位置精度可至0.01mm;

3、精确控制--配置编码器,压力传感器,位移传感器,实现闭环精确定位;

4、驱动系统--直流电机12/24V, 单项交流电机,三相交流电机,伺服电机等,无需气源/液压源,维护更简单方便,能耗低;

5、过载保护--可配备安全离合器防过载;也可配备过载压力传感器防过载;

6、维护简单--噪音低,可在高/低温,防腐/防爆恶劣环境正常工作。
